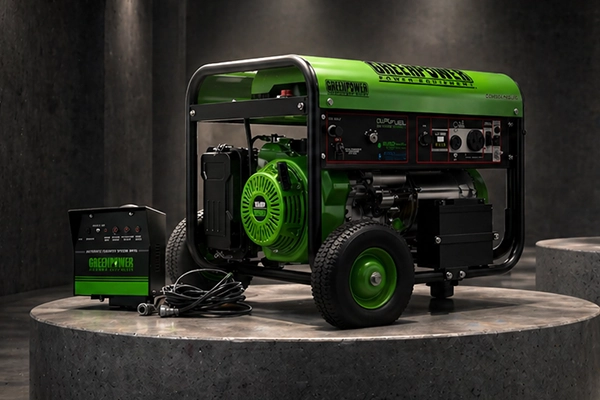

تابلوهای ATS (Automatic Transfer Switch) یکی از حیاتیترین بخشهای سیستمهای برق اضطراری محسوب میشوند و در سالهای اخیر، بهدلیل افزایش نیاز به تأمین برق پایدار و بدون قطعی، اهمیت بیشتری پیدا کردهاند. در محیطهای صنعتی، بیمارستانها، سازمانهای اداری، مراکز داده و حتی ساختمانهای مسکونی و ویلاها، وجود یک سیستم مطمئن که بتواند در کسری از ثانیه جایگزین برق شهری شود، یک نیاز اساسی است. تصور کنید یک کارخانه در حال فعالیت تولیدی یا یک دیتاسنتر در حال پردازش اطلاعات باشد؛ قطع چند ثانیهای برق میتواند خسارتهای بسیار سنگینی ایجاد کرده، دادهها را از بین ببرد و عملکرد دستگاههای حساس را مختل کند. حتی در محیطهای کوچکتر مانند منازل نیز قطع ناگهانی برق میتواند مشکلاتی مانند خاموش شدن سیستمهای امنیتی، ایجاد اختلال در تجهیزات الکترونیکی و آسیب به لوازم خانگی را ایجاد کند. به همین دلیل، تابلوهای ATS نقش ستون اصلی در مدیریت انرژی اضطراری را دارند و بهصورت خودکار وظیفه انتقال بار از برق شهر به موتور برق و سپس بازگشت آن را بر عهده میگیرند. در این مقاله، بهطور کامل و کاربردی مراحل نصب و راه اندازی تابلوی ATS ، نکات ایمنی، اجزا و تمام الزامات مهم در این سیستم را بررسی خواهیم کرد.
تابلوی ATS چیست و چرا ضروری است؟

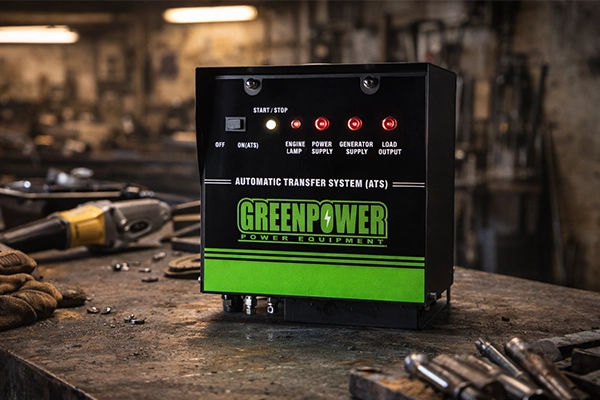

تابلوی ATS یا کلید انتقال خودکار، سیستمی الکتریکی است که وظیفه تشخیص قطع برق شهر و انتقال بار به موتور برق را بهصورت خودکار انجام میدهد. این سیستم پس از بازگشت برق، وضعیت را دوباره به حالت اولیه بازمیگرداند. وجود ATS باعث میشود بدون نیاز به دخالت انسان ، برق مصرفکننده تأمین شود.
اهمیت این تابلو زمانی بیشتر مشخص میشود که بدانیم در برخی محیطها قطعی برق نیز غیرقابلقبول است؛ مانند:
- تجهیزات حیاتی بیمارستانها اتاق عمل، ICU،
- مراکز داده و دیتاسنترها
- کارخانهها و خطوط تولید
- آسانسورها
- برجهای مسکونی و سیستمهای امنیتی
اجزای اصلی تابلوی ATS
برای نصب صحیح تابلو، شناخت دقیق اجزا بسیار مهم است. هر کدام از این اجزا وظیفه مشخصی دارند و هماهنگی آنها عملکرد صحیح سیستم را تضمین میکند.
1. کلیدهای قدرت (کنتاکتورها یا کلیدهای اتوماتیک)
این تجهیزات اصلیترین بخش تابلو هستند و وظیفه قطع و وصل برق شهر و ژنراتور را دارند. انتخاب نوع و ظرفیت آنها میتواند بر عملکرد و ایمنی سیستم تأثیر مستقیم داشته باشد.
2. کنترلر ATS
کنترلر مغز سیستم است و تمام عملیات تشخیص، فرماندهی و زمانبندی را انجام میدهد. برخی کنترلرهای جدید امکاناتی مانند نمایشگر دیجیتال، اتصال به شبکه، ثبت خطاها و تنظیمات پیشرفته دارند.
3. شارژر باتری
این قسمت انرژی لازم برای استارت موتور برق را تأمین میکند و باید بهصورت مداوم باتری را در حالت آمادهبهکار نگه دارد.
4. رلهها و تایمرها
برای ایجاد تأخیر در سوئیچینگ بهکار میروند. تنظیم درست تایمرها یکی از مراحل مهم نصب است.
5. فیوزها، کلید مینیاتوری و تجهیزات حفاظتی
این موارد از سیستم در برابر اضافهبار، اتصال کوتاه و خطاهای احتمالی محافظت میکنند.
چکلیست مهم قبل از نصب تابلوی ATS موتور برق
پیش از شروع عملیات نصب، باید یک بررسی کامل و دقیق انجام شود. رعایت این موارد احتمال خطا را به حداقل میرساند:
- بررسی توان موتور برق و تطابق آن با ظرفیت تابلو ATS
- بررسی سالمبودن کابلها، شینهها و اتصالات
- بررسی صحت ارتینگ محیط و تجهیزات
- انتخاب محل مناسب، خنک، بدون رطوبت و گرد و غبار
- مطالعه دفترچه راهنمای موتور برق و کنترلر ATS
- اطمینان از وجود فضای کافی برای تعمیرات آینده
- بررسی فاصله مناسب از منابع حرارتی و تجهیزات پرخطر
- انتخاب کابل با سطح مقطع مناسب و استاندارد
- نادیده گرفتن این موارد ممکن است باعث:
- سوختن تجهیزات
- عملکرد نادرست تابلو
- آتشسوزی ناشی از اتصال کوتاه
- استارتنشدن موتور برق در زمان مورد نیاز
- افزایش استهلاک دستگاهها شود.
آموزش مرحلهبهمرحله نصب تابلو برق چنج اور (ATS)
مرحله اول: قطع کامل برق
ابتدا برق اصلی باید کاملاً قطع شود. این مرحله مهمترین بخش کار است و عدم رعایت آن میتواند خطر برقگرفتگی و آسیب شدید ایجاد کند.
مرحله دوم: نصب فیزیکی تابلو
تابلو باید روی دیوار یا پایه مخصوص نصب شود. باید از ترازبودن، محکمبودن و قرارگیری تابلو در ارتفاع مناسب اطمینان حاصل شود.
مرحله سوم: اتصال برق ورودی
در این مرحله کابلهای ورودی برق شهر به ترمینال مشخصشده در تابلو متصل میشوند. رعایت رنگبندی فازها و نول بسیار مهم است.
مرحله چهارم: اتصال ژنراتور
خروجی موتور برق به ورودی دوم تابلو ATS وصل میشود. استفاده از تجهیزات باکیفیت مانند موتور برق گرین پاور میتواند عملکرد سیستم را بسیار پایدارتر کند.
مرحله پنجم: سیمکشی کنترلر
تمام سیمکشیهای مربوط به فرمان، سنسورها، ورودیها و خروجیها باید مطابق نقشه فنی کنترلر انجام شوند.
نکات مهم و اشتباهات رایج در نصب ATS
برخی خطاهای متداول که باید از آنها دوری کرد:
- استفاده از کابل با سطح مقطع کوچکتر از ظرفیت واقعی
- نصب تابلو در محیطهای مرطوب، گرم یا بدون تهویه
- انتخاب موتور برق ضعیفتر از توان بار
- بستن اتصالات بدون گشتاور مناسب و استاندارد
- در صورت وجود ارت، نزدن ارت استاندارد
- عدم تست عملکرد واقعی پس از نصب
حتی کوچکترین اشتباه در این سیستم ممکن است موجب آسیب جدی، آتشسوزی یا خرابی موتور برق شود. بنابراین حضور متخصص در این بخش اکیداً توصیه میشود.
تست و راه اندازی نهایی تابلو برق چنج اور
پس از اتمام نصب، باید عملکرد سیستم را تست کنید:
- برق شهر را قطع کنید و عملکرد استارت ژنراتور را بررسی نمایید .
- زمان سوئیچینگ را اندازهگیری کنید .
- بازگشت برق شهر و قطع ژنراتور را تست کنید .
- بررسی کنید که هیچ نوسان یا قطعی ناگهانی وجود نداشته باشد .
این مرحله بسیار مهم است، چون اطمینان میدهد که سیستم در شرایط واقعی بهدرستی عمل خواهد کرد.
جمع بندی
در مجموع، آنچه از بررسی مراحل و الزامات نصب و راه اندازی تابلوی ATS برمیآید، این است که کارایی و اطمینانپذیری این سیستم بیش از آنکه به صرف وجود تجهیزات وابسته باشد، به نحوه طراحی، نصب و تنظیم دقیق آن بستگی دارد. به بیان دیگر، حتی استفاده از تجهیزات باکیفیت نیز در صورت اجرای نادرست، نمیتواند تضمینکننده عملکرد مطلوب باشد. از اینرو، توجه به جزئیات فنی، رعایت استانداردهای ایمنی و بهرهگیری از تجهیزات قابلاعتماد مانند موتور برقهای برند Green Power را میتوان از جمله عواملی دانست که در کنار یکدیگر، زمینه بهرهبرداری پایدار و کمریسک از سیستم برق اضطراری را فراهم میسازند؛ امری که در بسیاری از کاربردها، نه یک انتخاب، بلکه ضرورتی اجتنابناپذیر تلقی میشود.
سوالهای متداول
تابلوی ATS چه کاربردی دارد؟
برای انتقال خودکار برق بین برق شهر و موتور برق استفاده میشود.
آیا نصب تابلوی ATS نیاز به تخصص دارد؟
بله، به دلیل حساسیت سیستم برق، بهتر است توسط متخصص انجام شود.
آیا میتوان ATS را برای مصارف خانگی استفاده کرد؟
درصورتی که مشاورفنی تایید بدهد.
زمان سوئیچینگ در ATS چقدر است؟
معمولاً بین چند ثانیه تا کمتر از یک دقیقه متغیر است.
آیا استفاده از موتور برق خاصی توصیه میشود؟
بله، استفاده از برندهای باکیفیت، مانند موتور برق گرین پاور میتواند عملکرد سیستم را بهبود دهد.
