مخزن سوخت ژنراتور

یک مخزن سوخت ژنراتور صرفاً یک محفظه ذخیره‌سازی نیست؛ بلکه قلب تپنده سیستم سوخت‌رسانی یک ژنراتور، به‌خصوص دیزل ژنراتور است که تضمین‌کننده کارکرد پیوسته و بدون وقفه در زمان‌های حیاتی قطع برق می‌باشد. اهمیت این جزء در مواقع اضطراری دوچندان می‌شود، چراکه عدم تامین سوخت کافی و با کیفیت می‌تواند منجر به توقف ناگهانی ژنراتور و ایجاد خسارات جبران‌ناپذیر شود. در این محتوای جامع، به بررسی عمیق ابعاد مختلف مخزن سوخت ژنراتور از جمله استانداردها، انواع، نحوه محاسبه ظرفیت، اجزاء تشکیل‌دهنده، عملکرد و نکات حیاتی نگهداری خواهیم پرداخت. انتخاب صحیح و نگهداری اصولی مخزن سوخت دیزل ژنراتور به معنای تضمین قابلیت اطمینان و افزایش عمر مفید دستگاه شماست.

استاندارد مخزن سوخت ژنراتور

استانداردسازی در طراحی، ساخت و نصب مخزن سوخت ژنراتور از اهمیت فوق‌العاده‌ای برخوردار است، زیرا مستقیماً با ایمنی، کارایی سیستم و حفاظت از محیط زیست در ارتباط است. عدم رعایت این استانداردها می‌تواند به نشتی، آلودگی سوخت، آتش‌سوزی یا حتی انفجار منجر شود. در سطح بین‌المللی، کدهای متعددی مانند NFPA (انجمن ملی حفاظت از آتش)، به‌ویژه NFPA 30 (کد مایعات قابل اشتعال و احتراق) و NFPA 37 (استاندارد نصب و استفاده از موتورهای احتراق داخلی و توربین‌های گازی)، و همچنین استانداردهای ISO (سازمان بین‌المللی استانداردسازی) به‌عنوان معیارهای اصلی مطرح هستند که الزامات فنی دقیقی را برای مواد ساخت، طراحی ایمنی، و نحوه نصب مخازن تعیین می‌کنند.

برای یک مخزن سوخت دیزل ژنراتور، استانداردها اغلب بر مخزن سوخت روزانه دیزل ژنراتور و مخازن ذخیره‌سازی اصلی تمرکز دارند. این استانداردها تعیین می‌کنند که مخازن باید از مواد مقاوم در برابر خوردگی مانند فولاد ساخته شوند، دارای سیستم تهویه مناسب برای جلوگیری از تجمع بخارات و ایجاد فشار یا خلاء باشند، و همچنین مجهز به یک سیستم ثانویه مهار (دایک‌بندی) باشند تا در صورت نشت، سوخت از محیط خارج نشود. طبق برخی استانداردهای صنعتی، ظرفیت مخزن سوخت دیزل ژنراتور باید حداقل سوخت مورد نیاز برای ۲۴ تا ۴۸ ساعت کارکرد ژنراتور در حداکثر بار را تامین کند. این یک حداقل ایمنی برای مواقع اضطراری است. همچنین، الزامات خاصی برای نشانگر سطح سوخت، پورت‌های پر کردن (که باید دارای سیستم جلوگیری از سرریز باشند)، و خطوط مکش و برگشت سوخت وجود دارد. در مقایسه، برای ژنراتور گازسوز، الزامات استاندارد بیشتر بر جلوگیری از نشت گاز و پایداری لوله‌کشی‌ها متمرکز است که به مراتب متفاوت از الزامات مربوط به ذخیره‌سازی سوخت مایع است. رعایت این استانداردها تضمین می‌کند که مخزن سوخت ژنراتور در شرایط ایمن و با بالاترین سطح کارایی عملیاتی باقی بماند.

انواع مخزن‌های سوخت ژنراتور

مخزن سوخت ژنراتور بر اساس موقعیت نصب، شکل ظاهری و نوع کارکرد به دسته‌های اصلی تقسیم می‌شوند که هر یک برای کاربردهای خاصی از دیزل ژنراتور بهینه‌سازی شده‌اند. شناخت این انواع برای انتخاب صحیح مخزن و تضمین کارکرد مطمئن دستگاه ضروری است. به طور کلی، مخازن سوخت دیزل ژنراتور به دو دسته عمده تقسیم می‌شوند:

• مخازن زیرشاسی (Sub-Base Tanks)
• مخازن ذخیره‌سازی خارجی (External Storage Tanks).

مخزن سوخت زیر شاسی (Sub-Base Tanks)

این نوع مخازن به صورت یکپارچه با شاسی یا فریم اصلی دیزل ژنراتور طراحی و ساخته می‌شوند و در زیر مجموعه ژنراتور قرار می‌گیرند. مزیت اصلی مخازن زیر شاسی، اشغال فضای کم و یکپارچگی ظاهری با دستگاه است. این مخازن معمولاً به عنوان مخزن سوخت روزانه دیزل ژنراتور عمل می‌کنند و ظرفیت مخزن سوخت دیزل ژنراتور در این حالت محدودتر است و برای تامین سوخت چند ساعت (معمولاً ۸ تا ۲۴ ساعت) کارکرد طراحی می‌شوند. در بسیاری از موارد، مخازن زیرشاسی دارای ساختار دو جداره هستند که یک لایه حفاظتی اضافه در برابر نشتی ایجاد می‌کند و الزامات استاندارد مهار ثانویه را برآورده می‌سازد. این مخازن اغلب برای دیزل ژنراتورهای کوچک تا متوسط که در فضاهای محدود یا محیط‌های شهری نصب می‌شوند، ایده‌آل هستند.

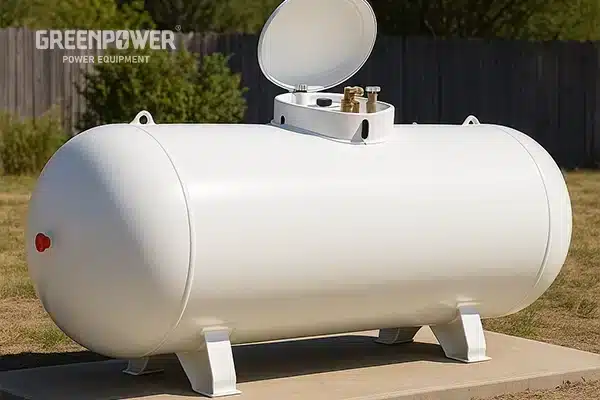

مخزن ذخیره‌سازی خارجی (External Storage Tanks)

این مخازن که به آنها مخزن ذخیره سوخت دیزل ژنراتور نیز گفته می‌شود، به صورت جداگانه و در فاصله‌ای ایمن از ژنراتور نصب می‌گردند. مخازن خارجی خود به دو نوع اصلی تقسیم می‌شوند: مخازن نصب شده در سطح زمین  و مخازن ذخیره‌سازی زیرزمینی.

مخازن خارجی برای ذخیره‌سازی مقادیر بسیار زیاد سوخت در طولانی‌مدت (چندین روز، هفته یا حتی ماه) طراحی شده‌اند و ظرفیت مخزن سوخت دیزل ژنراتور در این حالت می‌تواند از چند هزار لیتر تا ده‌ها هزار لیتر متغیر باشد. مخازن AST باید توسط یک دایک بتنی یا خاکی محصور شوند تا در صورت نشت، سوخت مهار شود. مخازن UST نیاز به الزامات ساختاری و نظارتی پیچیده‌تری دارند، اما فضای سطح زمین را اشغال نمی‌کنند و دمای سوخت را پایدارتر نگه می‌دارند.

در سناریوهایی که نیاز به اطمینان از تداوم کارکرد برای مدت زمان طولانی وجود دارد، مثلاً در مراکز داده یا بیمارستان‌ها، استفاده از مخزن ذخیره سوخت دیزل ژنراتور خارجی ضروری است و سوخت از این مخازن اصلی به مخزن سوخت روزانه دیزل ژنراتور پمپ می‌شود. علاوه بر تقسیم‌بندی موقعیتی، مخازن از نظر جنس نیز می‌توانند فلزی (فولاد کربن یا فولاد ضدزنگ) یا پلیمری (پلی‌اتیلن) باشند که نوع فلزی به دلیل استحکام و مقاومت در برابر حرارت در کاربردهای صنعتی رایج‌تر است.

محاسبه ظرفیت مخزن سوخت دیزل ژنراتور

محاسبه مخزن سوخت دیزل ژنراتور یک گام حیاتی در طراحی سیستم تامین برق اضطراری است که مستقیماً بر قابلیت اطمینان و تداوم عملیات تأثیر می‌گذارد. یک محاسبه دقیق تضمین می‌کند که ژنراتور در طول مدت زمان مورد نیاز، بدون کمبود سوخت کار کند. ظرفیت مخزن سوخت دیزل ژنراتور نباید فقط بر اساس کارکرد یک روزه تعیین شود، بلکه باید تمامی فاکتورهای اضطراری و لجستیکی را در نظر بگیرد.

مراحل کلیدی محاسبه ظرفیت شامل :

• برآورد میزان مصرف سوخت ساعتی ژنراتور

اولین و مهم‌ترین گام، تعیین مصرف سوخت (معمولاً بر حسب لیتر در ساعت) در بار عملیاتی مورد انتظار است. تولیدکنندگان معمولاً این اطلاعات را در کاتالوگ‌های فنی برای بارهای ۲۵٪، ۵۰٪، ۷۵٪ و ۱۰۰٪ ارائه می‌دهند. برای محاسبه سرانگشتی و تقریبی در یک دیزل ژنراتور می‌توان از فرمول ساده‌ای استفاده کرد که توان خروجی ژنراتور (بر حسب کیلووات) را در ضریب تقریباً ۰.۲۵ تا ۰.۳ (برای مصرف لیتر در ساعت در بار کامل) ضرب می‌کند. برای مثال، یک ژنراتور ۱۰۰ کیلووات ممکن است در بار کامل حدود ۲۵ تا ۳۰ لیتر در ساعت سوخت مصرف کند. بهتر است از بالاترین میزان مصرف احتمالی (مثلاً ۷۵٪ تا ۱۰۰٪ بار) برای محاسبه استفاده شود تا در زمان اوج مصرف با کمبود مواجه نشویم.

• تعیین زمان کارکرد مورد نیاز (مدت ذخیره‌سازی)

 این فاکتور نشان‌دهنده تعداد ساعاتی است که ژنراتور باید بتواند به طور پیوسته، بدون نیاز به سوخت‌گیری مجدد، کار کند. این زمان به ماهیت کاربری (مثلاً ۸ ساعت برای کارخانجات روزانه، یا ۴۸ تا ۷۲ ساعت برای مراکز داده و بیمارستان‌ها) و زمان لازم برای تامین مجدد سوخت (زمان خرید، حمل و تزریق سوخت) بستگی دارد. این مدت زمان برای مخزن ذخیره سوخت دیزل ژنراتور طولانی‌تر و برای مخزن سوخت روزانه دیزل ژنراتور کوتاه‌تر (مثلاً ۲۴ ساعت) در نظر گرفته می‌شود.

• محاسبه حجم خالص مورد نیاز

حجم خالص سوخت مورد نیاز از حاصل‌ضرب میزان مصرف ساعتی در تعداد ساعات کارکرد مورد نیاز به دست می‌آید. به عنوان مثال، اگر مصرف ۲۵ لیتر در ساعت و زمان کارکرد ۴۸ ساعت باشد، حجم خالص مورد نیاز 25×48=1200 لیتر خواهد بود.

• اضافه کردن حاشیه ایمنی و فضای سرریز

 در عمل، مخازن هرگز ۱۰۰٪ پر نمی‌شوند و نباید کاملاً خالی شوند. یک حاشیه ایمنی (معمولاً ۱۰٪ تا ۲۰٪) برای جلوگیری از خالی شدن کامل مخزن (جلوگیری از مکش رسوبات و هوا) و یک فضای سرریز (معمولاً ۵٪ تا ۱۰٪) برای جلوگیری از سرریز شدن در حین پر کردن، باید به حجم خالص اضافه شود. فرمول نهایی برای محاسبه مخزن سوخت دیزل ژنراتور به این صورت است:

ظرفیت نهایی مخزن=(مصرف ساعتی×ساعات کارکرد)×1.25

این ضریب ۱.۲۵ تقریباً شامل حاشیه ایمنی و فضای سرریز استاندارد است. با این رویکرد، می‌توان یک مخزن سوخت ژنراتور با استاندارد مخزن سوخت دیزل ژنراتور و قابلیت اطمینان بالا را انتخاب کرد.

اجزاء مخزن سوخت ژنراتور

مخزن سوخت ژنراتور یک ساختار ساده نیست، بلکه یک مجموعه مهندسی‌شده است که از اجزاء مختلفی تشکیل شده تا وظایف ذخیره‌سازی ایمن و تامین سوخت پایدار را به درستی انجام دهد. شناخت این اجزاء به درک عمیق‌تر عملکرد و نکات نگهداری مخزن سوخت دیزل ژنراتور کمک می‌کند.

ساختار اصلی و اتصالات حیاتی

بدنه مخزن

 معمولاً از فولاد کربن یا فولاد ضدزنگ ساخته می‌شود تا مقاومت لازم در برابر خوردگی سوخت دیزل و فشارهای مکانیکی را داشته باشد. در مخازن دو جداره، یک جداره داخلی برای نگهداری سوخت و یک جداره خارجی به عنوان مهار ثانویه (جهت جلوگیری از نشت به محیط) وجود دارد که این ساختار یک ویژگی مهم در استاندارد مخزن سوخت دیزل ژنراتور است.

پورت‌های پر کردن (Fill Ports)

 دهانه‌هایی در بالای مخزن هستند که سوخت از طریق آن‌ها به داخل مخزن تزریق می‌شود. این پورت‌ها باید مجهز به قفل و درپوش محکم باشند تا از آلودگی سوخت یا دسترسی غیرمجاز جلوگیری شود. استانداردها اغلب نیاز به یک فیلتر یا غربال در این ورودی برای جلوگیری از ورود ذرات بزرگ به داخل مخزن سوخت دیزل ژنراتور دارند.

لوله تهویه (Vent Line)

 این لوله برای متعادل‌سازی فشار داخل مخزن حیاتی است. در حین پر کردن یا تخلیه سوخت، یا تغییرات دمایی، این لوله از ایجاد فشار یا خلاء اضافی جلوگیری می‌کند و باعث خروج ایمن بخارات سوخت می‌شود. نصب صحیح این لوله، طبق استانداردها، باید به دور از منابع اشتعال باشد.

لوله مکش سوخت (Suction Line)

 این خط از پایین‌ترین نقطه مخزن (یا کمی بالاتر برای جلوگیری از مکش رسوبات) شروع شده و سوخت را به سمت پمپ سوخت موتور دیزل ژنراتور هدایت می‌کند.

لوله برگشت سوخت (Return Line)

 در موتورهای دیزلی، سوخت مازاد و گرم‌شده که توسط پمپ فشار قوی از انژکتورها بازگشت داده می‌شود، از طریق این خط به مخزن سوخت روزانه دیزل ژنراتور باز می‌گردد. این برگشت سوخت نقش مهمی در کاهش نوسان فرکانس ژنراتور در زمان تغییر بار ایفا می‌کند و همچنین می‌تواند منجر به افزایش دمای سوخت شود که باید در طراحی مخازن بزرگ در نظر گرفته شود.

تجهیزات پایش و ایمنی

نشانگر سطح سوخت (Fuel Level Gauge)

 این ابزار برای پایش لحظه‌ای و دقیق ظرفیت مخزن سوخت دیزل ژنراتور ضروری است. می‌تواند یک گیج مکانیکی ساده یا یک سنسور الکترونیکی دقیق با قابلیت ارسال سیگنال به پنل کنترل باشد.

سنسورهای نشت و سطح بالا/پایین

 در مخازن دو جداره، سنسورهای نشتی می‌توانند سوخت بین دو جداره را تشخیص دهند. همچنین، سنسورهای سطح بالا (برای جلوگیری از سرریز در زمان پر کردن) و سطح پایین (برای هشدار کمبود سوخت) اجزاء حیاتی ایمنی هستند که ارتباط مستقیمی با عملکرد سیستم سوخت‌رسانی و برنامه‌ریزی تامین سوخت دارند.

دریچه تخلیه و بازرسی (Drain and Access Ports)

 دریچه تخلیه در پایین‌ترین نقطه مخزن برای حذف رسوبات، آب و لجن انباشته‌شده ضروری است. همچنین، پورت‌های بازرسی (Manway) امکان دسترسی فیزیکی به داخل مخزن برای تمیزکاری دوره‌ای و بازرسی ساختاری را فراهم می‌کنند. همه این اجزاء در کنار یکدیگر، عملکرد مخزن ذخیره سوخت دیزل ژنراتور را تکمیل می‌کنند.

عملکرد مخزن سوخت ژنراتور

عملکرد مخزن سوخت ژنراتور فراتر از صرفاً ذخیره‌سازی سوخت است؛ این قطعه نقش محوری در حفظ کیفیت سوخت، تامین پیوسته انرژی مورد نیاز موتور و تضمین ایمنی کل سیستم دارد. سوخت دیزل مایعی است که در معرض عوامل محیطی و شیمیایی تغییر می‌کند و عملکرد صحیح مخزن برای جلوگیری از این تغییرات و حفظ آمادگی عملیاتی دیزل ژنراتور حیاتی است.

چرخه سوخت‌رسانی

وظیفه اصلی مخزن سوخت دیزل ژنراتور، نگهداری سوخت با کیفیت است که این امر با جلوگیری از ورود آلودگی، آب و ذرات جامد به داخل مخزن آغاز می‌شود. هنگام کارکرد ژنراتور، سوخت از طریق خط مکش به پمپ انتقال سوخت (Fuel Transfer Pump) و سپس به پمپ فشار قوی موتور هدایت می‌شود. بخشی از سوخت به داخل انژکتورها تزریق شده و مابقی سوخت گرم‌ شده و فیلتر شده، از طریق خط برگشت به مخزن سوخت روزانه دیزل ژنراتور بازگردانده می‌شود. این چرخه مداوم در مخزن سوخت ژنراتور باعث می‌شود که سوخت همواره در دسترس موتور باشد. در سیستم‌های بزرگ که از مخزن ذخیره سوخت دیزل ژنراتور خارجی استفاده می‌شود، یک سیستم انتقال خودکار، سوخت را از مخزن اصلی به مخزن روزانه در زیر شاسی پمپاژ می‌کند. این سیستم‌ها معمولاً توسط سنسورهای سطح کنترل می‌شوند تا مخزن روزانه هیچگاه خالی نماند.

نقش مخزن در حفظ کیفیت سوخت

سوخت دیزل به مرور زمان و در اثر نگهداری طولانی‌مدت می‌تواند دچار آلودگی شود. آب، یکی از مهم‌ترین آلاینده‌ها است که از طریق تهویه یا تراکم (Condensation) در مخزن جمع می‌شود و زمینه را برای رشد میکروارگانیسم‌ها (باکتری‌ها و قارچ‌ها) فراهم می‌کند که اصطلاحاً به آن “لجن دیزل” می‌گویند. این لجن و آب می‌توانند فیلترهای سوخت را مسدود کرده و به انژکتورها و پمپ سوخت آسیب جدی برسانند. در طراحی استاندارد مخزن سوخت دیزل ژنراتور، دریچه تخلیه (Drain Port) در پایین‌ترین نقطه قرار دارد تا امکان حذف دوره‌ای این آب و رسوبات فراهم شود و کیفیت سوخت حفظ گردد. استاندارد مخزن سوخت دیزل ژنراتور همچنین بر اهمیت سیستم‌های فیلتراسیون و جداسازی آب تأکید دارد که ممکن است بخشی از سیستم مخزن یا سیستم سوخت‌رسانی کلی باشند. مخزن با داشتن تهویه مناسب و فضای سرریز، از نوسانات فشار جلوگیری کرده و ایمنی عملیات را حفظ می‌کند. بهینه‌سازی ظرفیت مخزن با استفاده از محاسبه مخزن سوخت دیزل ژنراتور نه تنها تامین سوخت را تضمین می‌کند بلکه با جلوگیری از ذخیره‌سازی بیش از حد و طولانی‌مدت، به حفظ کیفیت سوخت نیز کمک می‌کند.

نکات نگهداری و مراقبت از مخزن سوخت ژنراتور

نگهداری و مراقبت منظم از مخزن سوخت ژنراتور نه تنها برای افزایش طول عمر آن ضروری است، بلکه مستقیماً بر عملکرد و قابلیت اطمینان دیزل ژنراتور در زمان اضطراری تأثیر می‌گذارد. اهمال در این زمینه می‌تواند به آلودگی سوخت، خوردگی مخزن، و در نهایت خرابی موتور منجر شود.

بازرسی‌های دوره‌ای و پایش کیفیت سوخت

مهم‌ترین بخش نگهداری، بازرسی بصری دوره‌ای از بدنه مخزن سوخت دیزل ژنراتور و اتصالات آن است. باید به دنبال هرگونه نشت، خوردگی، یا ترک‌خوردگی در بدنه، جوش‌ها، و محل اتصالات لوله‌ها باشید. هرگونه بوی غیرعادی سوخت در اطراف مخزن می‌تواند نشانه‌ای از نشت پنهان باشد که باید فوراً بررسی شود. همچنین، باید عملکرد نشانگر سطح سوخت و تمامی سنسورهای هشداردهنده (سطح بالا و پایین) را به طور منظم چک کنید تا از پایش دقیق ظرفیت مخزن سوخت دیزل ژنراتور اطمینان حاصل شود.

مدیریت موجودی و تمیزکاری داخلی

باید همواره سطح سوخت در مخزن سوخت روزانه دیزل ژنراتور و مخزن اصلی را در سطح مناسب نگه داشت. خالی ماندن طولانی‌مدت مخزن (که باعث می‌شود هوای مرطوب بیشتری وارد شود و تراکم آب را افزایش دهد) و یا نگهداری سوخت برای بیش از یک سال توصیه نمی‌شود. سوخت کهنه خاصیت احتراق خود را از دست می‌دهد و می‌تواند باعث مشکلاتی مانند افزایش دود و نوسان فرکانس ژنراتور شود. بنابراین، باید یک برنامه منطقی برای مصرف و جایگزینی سوخت قدیمی با سوخت تازه تنظیم شود.

بر اساس استاندارد مخزن سوخت دیزل ژنراتور و توصیه‌های سازنده، تمیزکاری داخلی کامل مخزن ممکن است هر ۵ تا ۱۰ سال یکبار (بسته به شرایط نگهداری و کیفیت سوخت) لازم باشد. این عملیات شامل تخلیه کامل سوخت، ورود به داخل مخزن (فقط توسط پرسنل مجرب با رعایت کامل پروتکل‌های ایمنی فضاهای بسته) و شستشو و حذف کامل لجن و رسوبات چسبیده به دیواره‌ها است. با رعایت دقیق این نکات، می‌توان از ایمنی و کارایی طولانی‌مدت سیستم مخزن سوخت دیزل ژنراتور اطمینان حاصل کرد و هزینه‌های تعمیرات احتمالی را به حداقل رساند.

جمع بندی نهایی

فراموش نکنید که نادیده‌گرفتن جزئیات فنی اجزایی مانند لوله تهویه، سنسورهای سطح، و یا کیفیت سوخت در مخزن سوخت روزانه دیزل ژنراتور می‌تواند منجر به توقف‌های ناگهانی، آلودگی سیستم سوخت‌رسانی و هزینه‌های گزاف تعمیرات شود. ظرفیت مخزن سوخت دیزل ژنراتور باید به دقت محاسبه شود تا در زمان بحران، سوخت کافی برای مدت زمان مورد نیاز در دسترس باشد.

گرین پاور (Green Power) با سال‌ها تجربه در طراحی و اجرای سیستم‌های برق اضطراری، آماده است تا شما را در این مسیر همراهی کند. قابلیت اطمینان سیستم برق اضطراری خود را به ما بسپارید تا با آسودگی خاطر به فعالیت‌های اصلی خود بپردازید.

منابع:

1. NFPA 30. Flammable and Combustible Liquids Code. National Fire Protection Association (NFPA).

2. NFPA 37. Standard for the Installation and Use of Stationary Combustion Engines and Gas Turbines. National Fire Protection Association (NFPA).

3. NFPA 110. Standard for Emergency and Standby Power Systems. National Fire Protection Association (NFPA).

4. Swift Equipment. Generator Fuel Tanks Capacity. Available at: https://swiftequipment.com/generator-fuel-tanks-capacity/

5. Fuel Doctor. Diesel Generator Fuel Tank Maintenance. Available at: https://www.fuel.doctor/fuel-news/diesel-generator-fuel-tank-maintenance/
