تفاوت توان واقعی و توان ظاهری در مهندسی برق

درک تفاوت توان اسمی و واقعی هنگام کار با تجهیزات الکتریکی بسیار مهم است. توان اسمی (Nominal Power) اغلب به مقدار توانی اشاره دارد که توسط سازنده اعلام می‌شود و ممکن است بیانگر حداکثر خروجی دستگاه در شرایط ایده‌آل یا توان ظاهری آن (معمولاً با واحد kVA) باشد. در مقابل، توان واقعی (Real Power یا Active Power)، مقدار توانی است که عملاً کار مفید انجام می‌دهد و به انرژی قابل استفاده تبدیل می‌شود (معمولاً با واحد وات W یا کیلووات kW). توان واقعی در اغلب موارد، به دلیل عواملی مانند راندمان دستگاه و ضریب توان در سیستم‌های جریان متناوب (AC)، کمتر از توان اسمی یا ظاهری است.

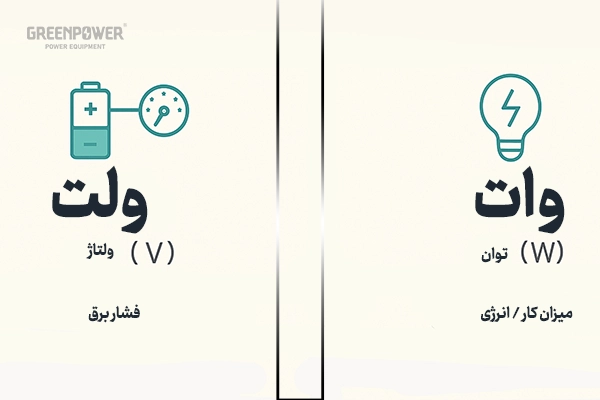

تفاوت ولت و وات

برای درک بهتر مفاهیم توان، لازم است تفاوت ولت و وات را نیز بدانیم. ولت (V) واحد اندازه‌گیری ولتاژ یا اختلاف پتانسیل الکتریکی است که نیروی محرکه جریان الکتریکی در مدار را نشان می‌دهد. وات (W) واحد اندازه‌گیری توان است که میزان انرژی مصرفی یا تولید شده در واحد زمان را نشان می‌دهد. به طور خلاصه، ولت نشان‌دهنده “فشار” الکتریکی و وات نشان‌دهنده “جریان” انرژی است.

توان ظاهری چیست؟

توان ظاهری که با واحد ولت‌آمپر (VA) اندازه‌گیری می‌شود، حاصل ضرب ولتاژ و جریان در یک مدار AC (جریان متناوب) است. این مقدار، کل توانی را نشان می‌دهد که از منبع تغذیه به مدار منتقل می‌شود، بدون در نظر گرفتن این‌که چه مقدار از این توان واقعاً برای انجام کار مفید مصرف می‌شود. به عبارت دیگر، توان ظاهری شامل هر دو بخش توان واقعی و توان راکتیو است. برای درک بهتر تعریف توان ظاهری می‌توان آن را به آبی تشبیه کرد که در یک لوله جریان دارد. کل آبی که در لوله جریان دارد، توان ظاهری است.

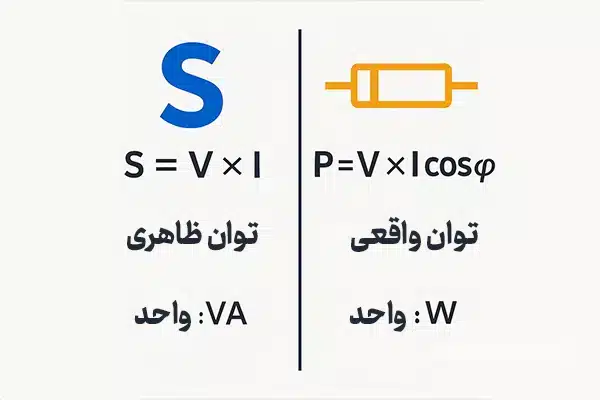

فرمول توان ظاهری

فرمول توان ظاهری در مدارهای AC به صورت S = V × I محاسبه می‌شود که در آن S توان ظاهری، V ولتاژ و I جریان است. در مدارهای تک فاز، این فرمول به همین شکل استفاده می‌شود. در مدارهای سه فاز، فرمول توان ظاهری به صورت S = √3 × V × I محاسبه می‌شود.

توان واقعی چیست؟

توان واقعی یا توان حقیقی که با واحد وات (W) اندازه‌گیری می‌شود، بخشی از توان ظاهری است که واقعاً برای انجام کار مفید در مدار مصرف می‌شود. این توان، انرژی الکتریکی را به شکل‌های دیگر انرژی مانند گرما، نور یا حرکت تبدیل می‌کند. در مثال لوله آب، توان واقعی آبی است که واقعاً برای آبیاری گیاهان یا چرخاندن آسیاب استفاده می‌شود.
برای محاسبه فرمول توان واقعی در مدارهای AC از فرمول P = V × I × cos(θ) استفاده می‌شود که در آن θ زاویه بین ولتاژ و جریان است.

بیشتر بخوانید:

تفاوت توان اکتیو و راکتیو

تفاوت توان ظاهری و توان حقیقی

فرق توان ظاهری و حقیقی در این است که توان ظاهری کل توان منتقل شده در مدار را نشان می‌دهد، در حالی که توان حقیقی فقط بخشی از آن است که برای انجام کار مفید مصرف می‌شود. این تفاوت ناشی از وجود بارهای راکتیو مانند سلف‌ها و خازن‌ها در مدار است که باعث ایجاد اختلاف فاز بین ولتاژ و جریان می‌شوند. این اختلاف فاز باعث می‌شود که بخشی از توان به صورت توان راکتیو در مدار بین منبع و بار رفت و برگشت کند و کار مفیدی انجام ندهد. به همین دلیل، توان واقعی و ظاهری همیشه با هم برابر نیستند، مگر در مدارهای کاملاً مقاومتی که در آن‌ها اختلاف فاز بین ولتاژ و جریان صفر است. رابطه توان ظاهری و حقیقی را می‌توان با استفاده از مثلث توان نشان داد که در آن توان ظاهری وتر، توان واقعی ضلع مجاور و توان راکتیو ضلع مقابل زاویه θ است.

تفاوت توان اسمی و واقعی

مفهوم تفاوت توان اسمی و واقعی اغلب در مورد تجهیزات الکتریکی مانند ژنراتورها و ترانسفورماتورها مطرح می‌شود. توان اسمی حداکثر توانی است که دستگاه می‌تواند در شرایط ایده‌آل و برای مدت زمان کوتاه تحمل کند. در حالی که توان واقعی یا توان خروجی واقعی، توانی است که دستگاه می‌تواند به طور مداوم و بدون آسیب دیدن تولید یا مصرف کند. برای مثال، یک ژنراتور ممکن است توان اسمی بالاتری داشته باشد، اما توان واقعی آن کمتر است و باید در محدوده آن کار کند تا دچار مشکل نشود. در بحث تبدیل kva به amp نیز باید به این نکته توجه داشت که KVA مربوط به توان ظاهری و آمپر مربوط به جریان است و برای تبدیل آن‌ها به یکدیگر باید ضریب توان مدار را نیز در نظر گرفت.

در هنگام خرید موتور برق، توجه به تفاوت میان توان اسمی و توان واقعی اهمیت زیادی دارد، زیرا بسیاری از خریداران ممکن است صرفاً بر اساس توان اسمی تصمیم‌گیری کنند و در عمل با کاهش عملکرد مواجه شوند. از این رو، انتخاب برندهایی که اطلاعات فنی دقیقی ارائه می‌دهند و محصولات خود را با گارانتی موتور برق عرضه می‌کنند، می‌تواند اطمینان خاطر بیشتری برای مصرف‌کننده فراهم کند.

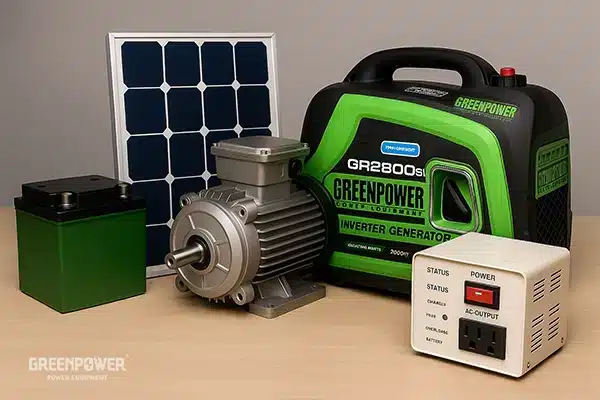

توان واقعی و ظاهری در سیستم‌های گرین پاور

در سیستم‌های گرین پاور، مانند سیستم‌های خورشیدی و بادی، درک صحیح توان واقعی و ظاهری اهمیت ویژه‌ای دارد. برای مثال، در سیستم‌های خورشیدی، توان واقعی پنل‌های خورشیدی تحت تاثیر عواملی مانند شدت نور خورشید و دما تغییر می‌کند. بنابراین، برای طراحی و بهینه‌سازی سیستم، باید توان واقعی در شرایط مختلف را در نظر گرفت. همچنین در انتخاب اینورترها که وظیفه تبدیل جریان DC به AC را دارند، باید به توان ظاهری و توان حقیقی آن‌ها توجه کرد تا با نیازهای سیستم سازگار باشند.

جمع‌بندی

در این مقاله به بررسی جامع تفاوت توان واقعی و توان ظاهری در مهندسی برق پرداختیم و مفاهیم مرتبط مانند تفاوت توان اسمی و واقعی، تفاوت ولت و وات، فرمول توان ظاهری و فرمول توان واقعی را نیز توضیح دادیم. درک این مفاهیم برای مهندسان برق، تکنسین‌ها و هر کسی که با سیستم‌های الکتریکی سروکار دارد، ضروری است. با درک صحیح این مفاهیم، می‌توان سیستم‌های برقی را بهینه‌تر طراحی و بهره‌برداری کرد و از بروز مشکلات احتمالی جلوگیری نمود. همچنین، با استفاده از لینک‌های ارائه شده می‌توانید اطلاعات بیشتری در مورد تبدیل kva به amp، ژنراتور و تفاوت اکتیو و راکتیو کسب کنید. توجه به این نکات در طراحی و بهره‌برداری از سیستم‌های الکتریکی، به ویژه در سیستم‌های گرین پاور، اهمیت بسزایی دارد.
