سنکرون کردن ژنراتورهای گازسوز به معنای تطبیق دقیق پارامترهای خروجی الکتریکی آنها – شامل ولتاژ، فرکانس، ترتیب فاز و زاویه فاز – با یک منبع توان دیگر (مانند ژنراتوری دیگر یا شبکه سراسری برق) قبل از اتصال آنها به صورت موازی است. این فرآیند برای اهدافی چون افزایش مجموع ظرفیت توان تولیدی، بهبود قابلیت اطمینان سیستم از طریق ایجاد افزونگی (redundancy)، امکان انجام تعمیرات بدون قطعی کامل برق، یا به منظور مدیریت بهینه بار و راندمان، ضروری است. انجام صحیح عملیات سنکرونسازی از بروز آسیبهای جدی الکتریکی و مکانیکی به ژنراتورها و سیستم قدرت جلوگیری میکند.
تامین برق اضطراری و پشتیبان از طریق ژنراتور برق گازی یکی از راهکارهای موثر برای جلوگیری از اختلالات ناخواسته در فرایندهای تولید و خدمات است. اما زمانی که چند واحد ژنراتور گازسوز بهصورت همزمان وارد مدار میشوند، نیاز به سنکرون سازی ژنراتور یا همان هماهنگسازی فرکانس، ولتاژ و فاز بین آنها احساس میشود. عدم انجام صحیح سنکرون کردن ژنراتور میتواند منجر به آسیبهای جدی مکانیکی و الکتریکی شود و امنیت تجهیزات و بهرهبرداری پایدار را به خطر اندازد. در این مقاله جامع، بهتفصیل به مفهوم سنکرون کردن ژنراتور گازسوز، دلایل و فواید آن، عملیات پارالل سازی، الزامات و تجهیزات مورد نیاز میپردازیم تا دانش فنی لازم برای بهرهبرداری ایمن و بهینه از سیستمهای چندگانه گازسوز را در اختیار داشته باشید.
سنکرون کردن ژنراتور گازسوز چیست؟
در تعریف مفهوم سنکرون ژنراتور باید گفت سنکرون کردن ژنراتور گازسوز به معنای تطابق کامل پارامترهای الکتریکی مانند فرکانس، ولتاژ و فاز بین دو یا چند دستگاه تولید برق است تا بتوانند بهصورت موازی و هماهنگ با یکدیگر وارد شبکه شوند.
در واحدهای گازسوز، این عملیات حائز اهمیت ویژهای است زیرا تغییرات ناگهانی در گاز و شرایط پیشران میتواند تاثیرات غیرمنتظره بر تولید برق داشته باشد. برای مثال، اگر یک واحد ژنراتور که قبلاً به شبکه متصل است با فرکانس ۵۰٫۰ هرتز عمل کند و واحد دوم با فرکانس ۴۹٫۸ هرتز وارد مدار شود، بدون سنکرون سازی ژنراتور باید منتظر اتفاقات ناخوشایندی مانند نوسان شدید جریان یا شوک مکانیکی بین روتورها باشیم.
ضرورت هماهنگی فاز و ولتاژ
هنگامی که چند دستگاه ژنراتور گازسوز بهصورت همزمان در شبکه قرار میگیرند، همزمانی در ولتاژ و فاز موجب میشود که جریان بهصورت منظم و بدون عبور ناخواسته بین ترانسفورماتورها و کابلها تقسیم شود. علاوه بر این، تطابق دقیق فاز، از ایجاد ضربه به شفت و یاتاقانها جلوگیری میکند و عمر مفید تجهیزات را افزایش میدهد. در واقع، ژنراتور سنکرون تنها زمانی که همزمانی کامل برقرار باشد، پایداری شبکه را تضمین میکند و از هدررفت انرژی جلوگیری مینماید.
واضح است که ژنراتور گازسوز با ژنراتور دیزلی تفاوتهای ساختاری و عملکردی دارد؛ بهخصوص در سیستم سوخترسانی، کنترل دور و پاسخ به تغییرات بار. در ژنراتورهای گازسوز سرعت دور موتور و فشار گاز میتواند اندکی با تأخیر تغییر کند و این امر تنظیم سنکرون کردن ژنراتور را حساستر میسازد. برای درک بهتر، اگر در یک ژنراتور دیزلی تغییر بار رخ دهد، سیستم کنترل دور میتواند سریعتر واکنش نشان دهد، اما در ژنراتور گازسوز ممکن است نوسانات کوتاهمدت در فرکانس مشاهده شود که باید حتماً از طریق تجهیزات پیشرفته جبران گردد تا عملیات سنکرون سازی ژنراتور بدون صدای اضافی و نوسان فرکانس انجام شود.
علت سنکرون کردن ژنراتور گازسوز
یکی از اصلیترین علتهای سنکرون کردن ژنراتور گازسوز، کاهش تنش مکانیکی در محور روتور و یاتاقانها است. اگر دو ژنراتور که به شبکه متصل هستند از لحاظ فاز هماهنگ نباشند، ضربات لحظهای ایجاد شده میتواند به شفت بین دو واحد یا به ترمینالهای خروجی وارد آمده و منجر به خرابیهای پرهزینه شود. همچنین، جریانهای هجومی ناشی از اختلاف ولتاژ بین دستگاهها میتواند کابلها، ترانسفورماتورها و تابلوهای کنترل را دچار اضافهبار کند.
یکی دیگر از فواید بارز سنکرون سازی ژنراتورها، بهبود کیفیت توان (Power Quality) و حفظ پایداری شبکه است. با ورود همزمان چند واحد ژنراتور سنکرون، جریانهای خروجی بهصورت یکنواخت تقسیم میشوند و افت ولتاژ لحظهای هنگام شروع یا توقف یک واحد کاهش مییابد. این پایداری باعث میشود تا تجهیزات حساس مصرفکننده همچون تجهیزات پزشکی، خطوط تولید خودکار و مراکز داده در مقابل نوسانات ناگهانی ایمن بمانند.
با سنکرون کردن ژنراتورهای گازسوز میتوان مجموع توان سیستم را از طریق پارالل سازی چند واحد بهراحتی افزایش داد. این قابلیت به ویژه در مواقعی که نیاز موقت به توان بالاتر است یا بار مصرفی افزایش مییابد، بسیار مؤثر است. همچنین در شرایط تعمیرات دورهای یک واحد، میتوان بدون خاموشی کامل شبکه، سایر واحدها را در مدار نگه داشت و تغذیه برق را ادامه داد.
مزایای سنکرون سازی ژنراتورهای گازسوز
یکی از مهمترین مزایای سنکرون سازی ژنراتور این است که از استهلاک زودرس قطعات مکانیکی جلوگیری میکند. با کاهش تنشها و نوسانات ناخواسته، نیاز به تعمیرات اورهال و تعویض یاتاقانها و روتور کمتر میشود. به این ترتیب، هزینههای کلی بهرهبرداری و نگهداری کاهش چشمگیری خواهد یافت.
هنگامی که چند واحد ژنراتور سنکرون در شبکه قرار دارند، میتوان بار را متناسب با بازده هر ژنراتور گازسوز تقسیم نمود. در نتیجه، واحدهایی که در نقطه بهرهوری بهینه کار میکنند، بار بیشتری را بر عهده میگیرند و مصرف کل گاز کاهش مییابد. این موضوع زمانی اهمیت پیدا میکند که سوخت گاز قیمت قابلتوجهی داشته باشد و صرفهجویی حتی اندک در مصرف، به کاهش هزینههای عملیاتی منجر شود.
در شرایط اضطراری مانند قطع برق شبکه سراسری یا نوسانات شدید بار، سنکرون کردن ژنراتور گازسوز امکان جابهجایی بار از شبکه اصلی به سیستم پشتیبان را بدون وقفه فراهم میکند. این موضوع در صنایع حساس مثل بیمارستانها، شهرکهای مسکونی بزرگ و تاسیسات نفت و گاز بسیار حیاتی است، چرا که هر ثانیه قطع برق میتواند هزینههای هنگفت و خسارات ایمنی به همراه داشته باشد.
عملیات پاراللسازی ژنراتورهای گازسوز چگونه انجام میشود؟
عملیات پارالل سازی ژنراتورهای گازسوز فرآیندی است که طی آن چند ژنراتور گازسوز به صورت موازی به هم متصل میشوند تا بتوانند به طور هماهنگ کار کنند. این فرآیند پیچیده اما ضروری است و نیازمند دقت و مراحل مشخصی است تا از عملکرد ایمن و کارآمد سیستم اطمینان حاصل شود.
آمادهسازی و تست اولیه
قبل از هر چیز، باید اطمینان حاصل شود که پارامترهای اساسی مانند ولتاژ نول تا نول، فرکانس مرجع و تنظیمات کنترل سرعت هر دو واحد کاملاً یکسان است. سپس از طریق تستهای آزمایشگاهی و استفاده از دستگاه سنکرونسکوپ، اختلاف فاز و ولتاژ اندازهگیری میشود. در این مرحله نیز باید از سلامت کامل تجهیزات حفاظتی و کلیدهای قدرت اطمینان حاصل گردد تا در صورت بروز هرگونه عدم تطابق شدید، فیوزها یا رلهها عمل کنند.
تنظیم فاز و ولتاژ
فرآیند تنظیم سنکرون کردن ژنراتور شامل تغییر تدریجی ولتاژ تحریک ژنراتور آزمون و تنظیم دور موتور برای مطابقت فرکانس با ژنراتور مرجع است. هنگامی که اختلاف فاز به حد مطلوب (اغلب کمتر از ۵ درجه) رسیده و ولتاژها نیز برابر شدند، کلید ACB یا CB مخصوص پارالل فرمان میگیرد و واحد جدید وارد مدار میشود.
نظارت و کنترل پس از پارالل
پس از سنکرون سازی ژنراتور، سیستمهای کنترل اتوماتیک مانند PLC و SCADA باید بهصورت مداوم وضعیت فرکانس، ولتاژ و جریان را پایش کنند. در صورت بروز هرگونه انحراف از محدوده مجاز، سیستم حفاظتی سریعاً وارد عمل شده و واحد معیوب را از شبکه جدا میکند تا از خسارتهای احتمالی جلوگیری شود.
الزامات سنکرون کردن ژنراتور گازسوز
برای سنکرون ژنراتور، وجود رلههای دیفرانسیل، اورلودهای جریان، و ترانسفورماتورهای جریان و ولتاژ ضروری است. این تجهیزات باید سرعت عمل بالایی داشته باشند تا در کسری از ثانیه نسبت به هرگونه خطا یا اختلاف پارامترهای الکتریکی واکنش نشان دهند.
سیستمهای مدرن کنترلی نیازمند نرمافزارهای پیشرفته جهت مدیریت سنکرون سازی ژنراتور هستند. این نرمافزارها قادرند دادههای لحظهای را پردازش کرده و دستورات لازم برای تنظیم خودکار ولتاژ تحریک و سرعت موتور را ارسال کنند.
برای انجام ایمن و بهینه سنکرون کردن ژنراتور گازسوز، باید استانداردهای بینالمللی مانند IEC 60034 برای ژنراتورها و IEC 60947 برای کلیدها و رلههای حفاظتی رعایت شود. همچنین در هر کشور ممکن است قوانین محلی خاصی برای نصب و بهرهبرداری از ژنراتورهای گازسوز تصویب شده باشد که لازم است توسط پیمانکار و بهرهبردار کاملاً مطالعه و اجرا گردد.
روشها و تجهیزات مورد نیاز برای پاراللسازی ژنراتورها
پاراللسازی ژنراتورها یعنی اتصال چند ژنراتور به صورت موازی برای کار همزمان، و این کار نیاز به روشهای مشخص و تجهیزات خاصی دارد. بیایید ببینیم چطور این کار انجام میشود و چه ابزارهایی لازم است.
روشهای دستی و اتوماتیک
پارallelسازی دستی که مبتنی بر مشاهده جریانها و ولتاژها با استفاده از ابزارهایی مانند ولتمتر و فازمتر است، کمتر در واحدهای بزرگ امروزی کاربرد دارد. در مقابل، روش اتوماتیک سنکرون کردن ژنراتور توسط سیستمهای کنترل دیجیتال (DCS/PLC) بهصورت بسیار دقیقتر و با حداقل خطا انجام میشود.

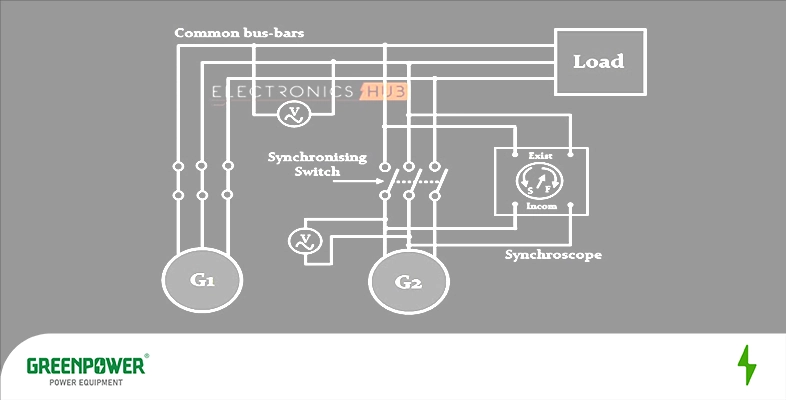

تجهیزاتی مانند سنکرون اسکوپ و AVR
استفاده از سنکرون اسکوپ برای نمایش اختلاف فاز و تعیین لحظه مناسب بستن کلید پارالل ضروری است. از سوی دیگر، دستگاه AVR (Automatic Voltage Regulator) وظیفه تنظیم خودکار ولتاژ تحریک ژنراتور را بر عهده دارد تا در لحظه اتصال، ولتاژ خروجی کاملاً برابر با واحد مرجع باشد.
نقش سنسورها و ترانسدیوسرها
سنسورهای فرکانس و ولتاژ و همچنین ترانسدیوسرهای دقیق جریان، اطلاعات واقعی را به سیستم کنترل ارسال میکنند. دقت این سنسورها یکی از عوامل کلیدی در موفقیت عملیات سنکرون سازی ژنراتورهای گازسوز است و باید هر چند وقت یکبار کالیبره شوند.
جمع بندی نهایی
سنکرون کردن ژنراتور گازسوز یک فرآیند حیاتی برای تضمین پایداری، کیفیت توان و طول عمر تجهیزات است که بدون رعایت اصول و الزامات فنی میتواند به خسارات جدی منجر شود. رعایت استانداردها، استفاده از تجهیزات حفاظتی و بهرهگیری از سیستمهای کنترل اتوماتیک کلیدهای موفقیت در این عملیات محسوب میشوند.
سوالات متداول
۱. آیا هر ژنراتور گاز سوزی را میتوان با ژنراتور دیگر سنکرون کرد؟
در عمل باید مطمئن شد که مشخصات فنی دو واحد از جمله قدرت نامی، فرکانس و ولتاژ خروجی تطابق کافی دارند. اگر این پارامترها بسیار متفاوت باشند، امکان سنکرون کردن ژنراتور وجود ندارد و میتواند باعث آسیبدیدگی شود.
۲. سنکرونسازی چه تاثیری روی مصرف گاز دارد؟
با سنکرون سازی ژنراتور میتوان بار را بهینه بین واحدها تقسیم کرد و از کارکرد بهینه هر ژنراتور استفاده نمود، در نتیجه مصرف گاز کاهش یافته و بهرهوری سوخت بهبود مییابد.
